热真空箱

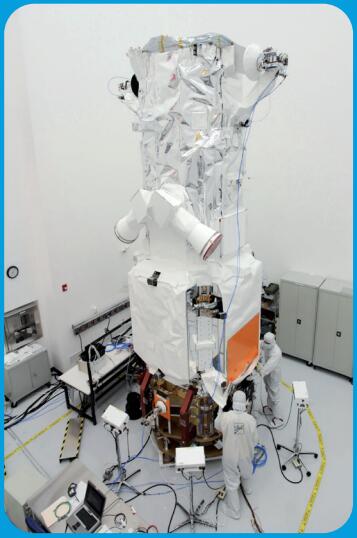

航天器在超高真空和温度梯度突然大幅变化的情况下运行。

为了确保其硬件长期使用的耐受性和持久性，需要对其进行全面的测试。所以，每个关键的设计因素均需进行模拟实验。

Telstar可以提供与真空及温度相关的测试设备。

•  空间设备性能验证的热真空测试.

•  组件和完整的卫星需要在真空下进行一系列热循环测试，以确保其在 实际运行下可以正常工作

•  空间模拟热平衡测试。

•  材料研究和验证：气体释放的影响需要进行实际验证，因为释放气体 的材料会影响航天器本身或者航天器的仪器。

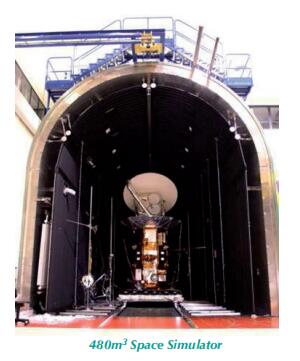

太空模拟箱

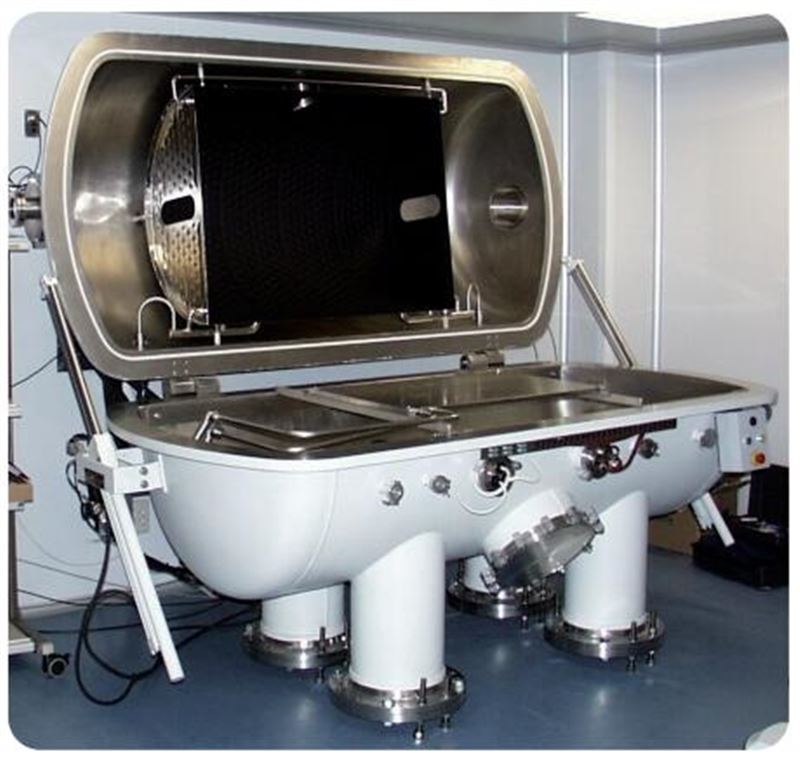

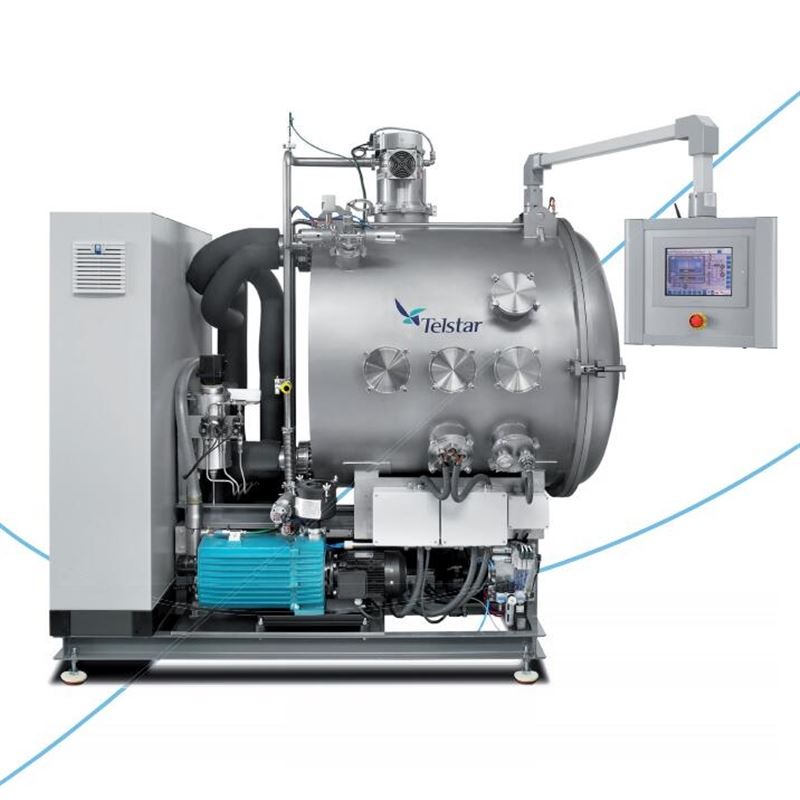

Telstar 热真空箱

Telstar 在真空和热控制相关领域已经有超过50年的经验。从卫星整机到卫星上小的电子组件，我们都已进行过设计，供应和提供服务。我们的腔体可以满足客户对温度范围、加热/制冷速率苛刻的要求。同时可以根据客户的要求作出灵活的特定设计。

为每个客户的特殊要求：

•真空：低至10-7mbar

• 温度范围：从-196Cº到+200Cº

• 加热/制冷速率高至10Cº/分钟

• 样品支撑台(固定式或可移动式)

• 积极辐射热沉

• 热沉和样品支撑台的单独温度控制以及热沉的分块独立温度控制

• 不同的腔体形状(水平圆柱形, 垂直圆柱形, 邮筒形等)

• 特定的监视仪器：RGA(残余气体分析仪), QCM(石英晶体微天平)等

• 可旋转试样支撑台

• 防震试样支撑台设计

• 光学视窗

• 射频&微波传送窗口

• 录影, 成像

• 太阳光线模拟灯&红外灯

Telstar 热真空箱应用

我们的热真空测试系统的设计和制造满足洁净室的要求。可对应用于太空中的各种硬件类型进行测试：

• 组件和子组件

• 天线

• 电子设备和其子系统

• 光学系统

• 太阳能电池板

• 整颗卫星

真空系统

真空泵组根据腔体的尺寸, 抽真空速度和极限真空要求进行设计。 对于大多数应用操作压力10-6mbar都是足够的。 初真空系统由旋片泵配罗茨风机 (可选干泵), 高真空系统由分子泵或低温泵组成。 冷板为选件。 真空的测量由紧凑型电容压力传感器; 皮拉尼和离子规实现。

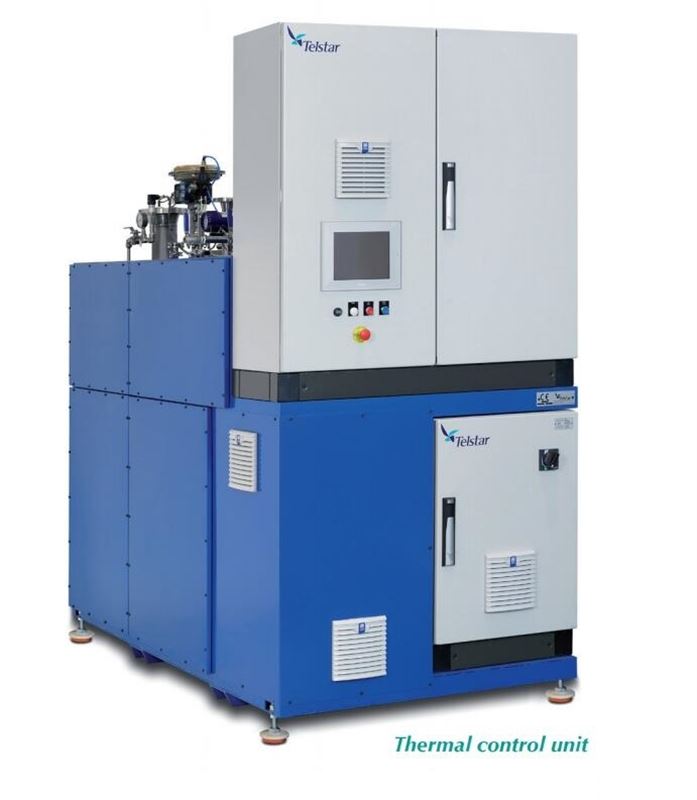

热控制组件

基于客户对样品支撑台及热沉的要求, Telstar 提供各种不同设计的热控制系统。

经济型运行成本方案, 我们可提供基于硅油控温的热控制组件 (机械制冷或者液氮制冷), 温度范围-90Cº到+150Cº。

如果客户要求更广的温度控制范围, 我们可提供基于循环液氮（单向流）的经济型设备成本方案。

如果要求设备外观设计更加集成紧凑, 压缩气氮循环方案是好的选择。

开环液氮系统, 通过控制加入的液氮的量来达到降温的效果。 通过电加热或灯加热来达到升温的效果。

压缩气氮系统, 通过控制整个循环内气氮的密度, 使得稳态及升降温状态下都获得很好的温度均匀性。

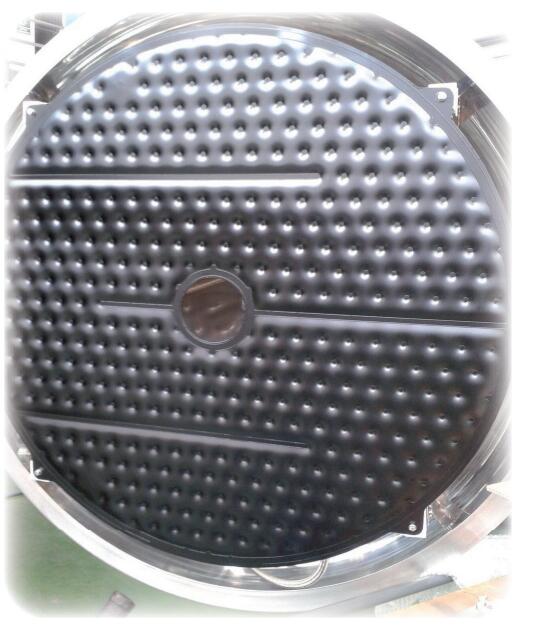

热沉

为了适应腔体不同的几何形状和尺寸。 Telstar 提供几种不同的热沉设计以确保高的吸热率及光学特性。 热沉内部喷涂黑色涂层, 对太阳光的吸收系数为0.9。热沉外部镜面抛光,反射率为0.1。Telstar可以提供挤压铝合金带通气孔热沉或者双压花不锈钢热沉。

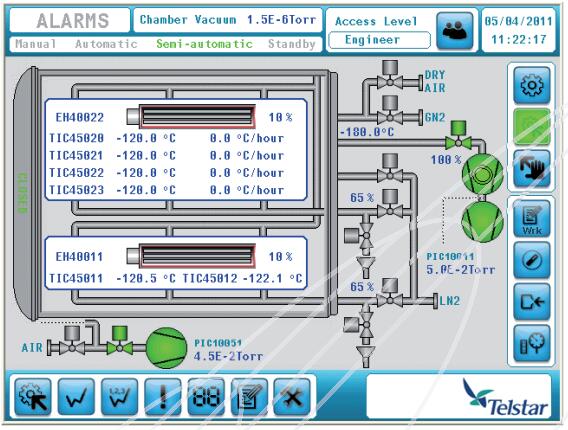

控制系统

Telstar 热真空控制系统采用PLC控制系统, 符合高质量标准的要求。PLC可以采用自动操作方式,包含视觉和听觉双重标志,报警,紧急停机按钮和自动数据存储。同时还可以允许手动操作,可以通过触摸屏对配方及参数进行修改。可选配SCADA操作系统,通过计算机远程监视并存储各种参数,以及在操作过程中发生的事件。

技术参数：

 Shape: Horizontal design.

外形：水平设计

Chamber dimensions: = 1,7 m,  Length =  3,5 m.

腔体尺寸： = 1,7 m,  Length =  3,5 m.

Vacuum better than: 1x10-5 mbar.

真空度：< 1x10-5 mbar.

Temperature range: from –55oC to +120oC.

温度范围： –55oC to +120oC

Heating/Cooling speed at the shrouds:  1oC/min.

导热层加热冷却速率： 1oC/min.

Shroud temperature uniformity:  2oC.

导热层温度均匀性： 2oC

Working surface: optical table.

工作台面：光学桌子

特殊设计：

 Table supported on a seismic block, isolated from chamber supports.

工作桌面区别于腔体，单独固定在一个防震区块上。

 4 shroud zones with independent temperature control.

四个区域拥有单独的温度控制模块。

 TCU and vacuum pumps are in separated machinery room.

温度控制模块和真空泵在不同的房间
